Une baie de brassage mal câblée, c’est trois heures perdues à chercher un câble défaillant sur vingt-quatre ports identiques. Le paradoxe, c’est que l’étape du câblage prend souvent moins de temps que celle du diagnostic d’une installation bâclée. Voici comment faire les choses dans l’ordre, une bonne fois pour toutes.

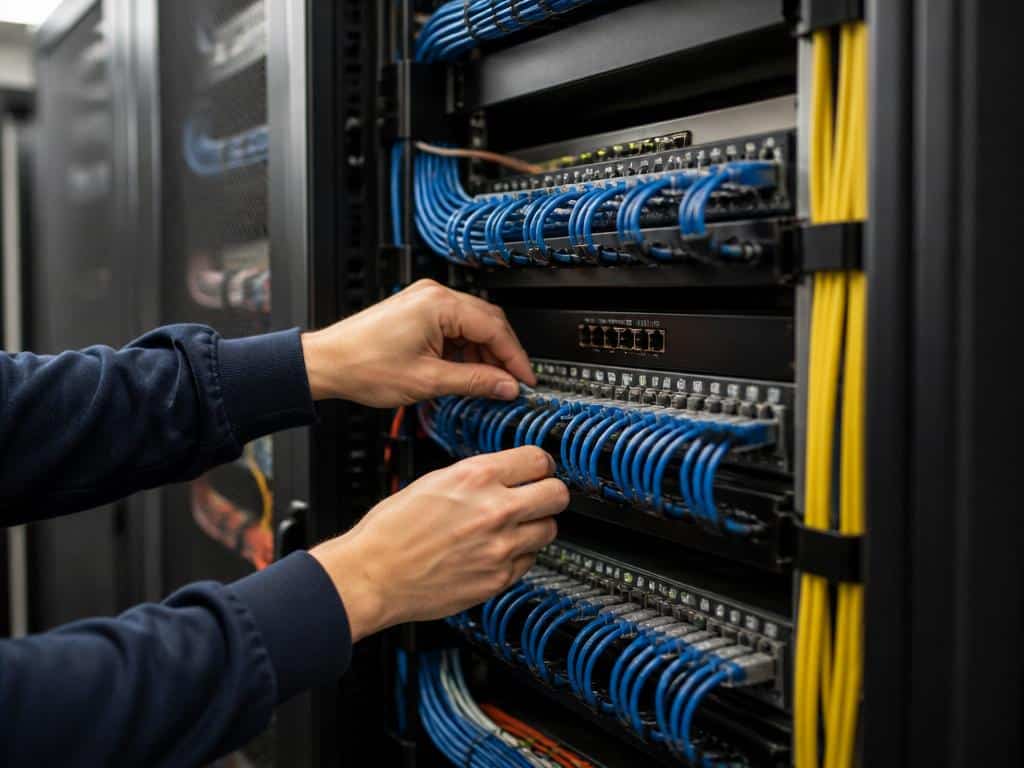

Choisir et installer sa baie de brassage avant de câbler
Avant de poser le premier câble, le choix du format conditionne tout. La baie 19 pouces (482,6 mm), normalisée ANSI/EIA-310-D, reste le standard universel compatible avec l’ensemble des équipements rackables : switchs, panneaux de brassage, onduleurs, tiroirs fibre. La version 10 pouces (254 mm utile) ne se justifie que pour des installations de 12 ports maximum.
La hauteur se choisit selon l’infrastructure réelle :
- 12U – TPE, une poignée de postes
- 15 à 22U – PME de 10 à 30 postes
- 27 à 36U – infrastructure avec serveurs dédiés
- 42 à 47U – salle serveurs complète
Ajoutez systématiquement 30 % de marge de réserve sur la hauteur calculée. Une baie pleine à 100 % dès l’installation, c’est une baie impossible à faire évoluer dans six mois. Pour la fixation baie de brassage au mur, prévoyez au moins 20 cm d’espace libre entre le toit du coffret et le plafond – la ventilation n’est pas une option.
Comment réaliser le branchement RJ45 d’une baie de brassage?
Le câblage cuivre obéit à une règle physique non négociable : 100 mètres maximum entre deux équipements actifs, selon les normes TIA-568 et ISO/IEC 11801. Dans la pratique, cela se décompose en 90 m de câble fixe monobrin et 10 m de cordons de brassage au total – les deux extrémités confondues.
Pour le câblage fixe, la catégorie 6A est le minimum raisonnable aujourd’hui. Elle supporte le 10 Gigabit Ethernet et reste compatible avec les déploiements futurs. Tous les fils se câblent selon la norme T568B, qui garantit la compatibilité avec les équipements réseau standards.
Les câbles arrivent sur des bandeaux de brassage de 24 ports. Pour les cordons intra-rack – entre le panneau de brassage et le switch logé dans la même baie – des longueurs de 0,5 à 2 mètres suffisent. Au-delà, vous créez du volume inutile qui complique la gestion des câbles. Si vous devez rallonger une liaison Ethernet existante, gardez toujours ce budget de 100 m en tête pour ne pas dépasser la limite.
Code couleur des câbles : un standard qui divise par deux le temps de diagnostic

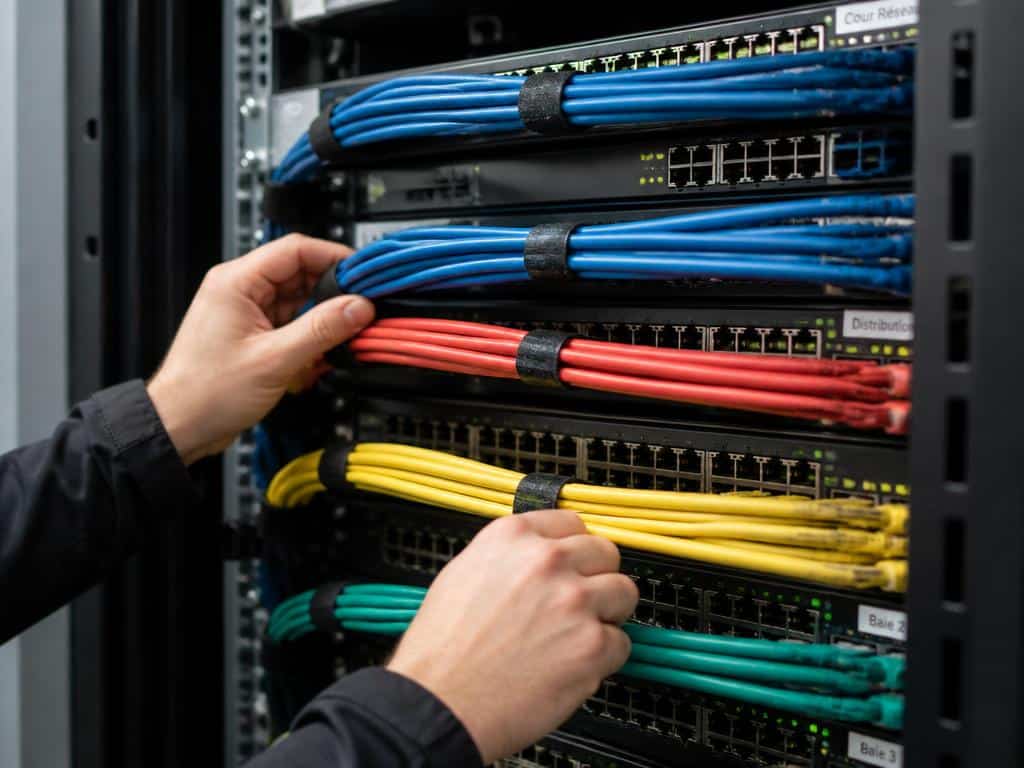

Un technicien qui ouvre une baie pour la première fois doit comprendre l’architecture en moins de trente secondes. Le code couleur rend ça possible. La convention la plus répandue, alignée sur la norme ANSI TIA 606-C et la norme européenne EN 50174-1, répartit les usages comme suit :
- Rouge – gestion réseau (accès d’administration aux équipements)
- Bleu – données utilisateurs (le flux principal)
- Jaune – fibre optique
- Gris – administration système
- Noir – alimentation ondulée (serveurs et équipements actifs)
- Gris clair / beige – alimentation non ondulée
Cette convention visuelle divise par deux le temps de diagnostic selon les retours de terrain. Ce n’est pas un chiffre marketing – c’est simplement la différence entre chercher à l’aveugle et lire une situation d’un coup d’oeil. Si votre organisation utilise une autre convention, l’essentiel est qu’elle soit écrite, appliquée partout et connue de tous ceux qui interviennent dans la baie.

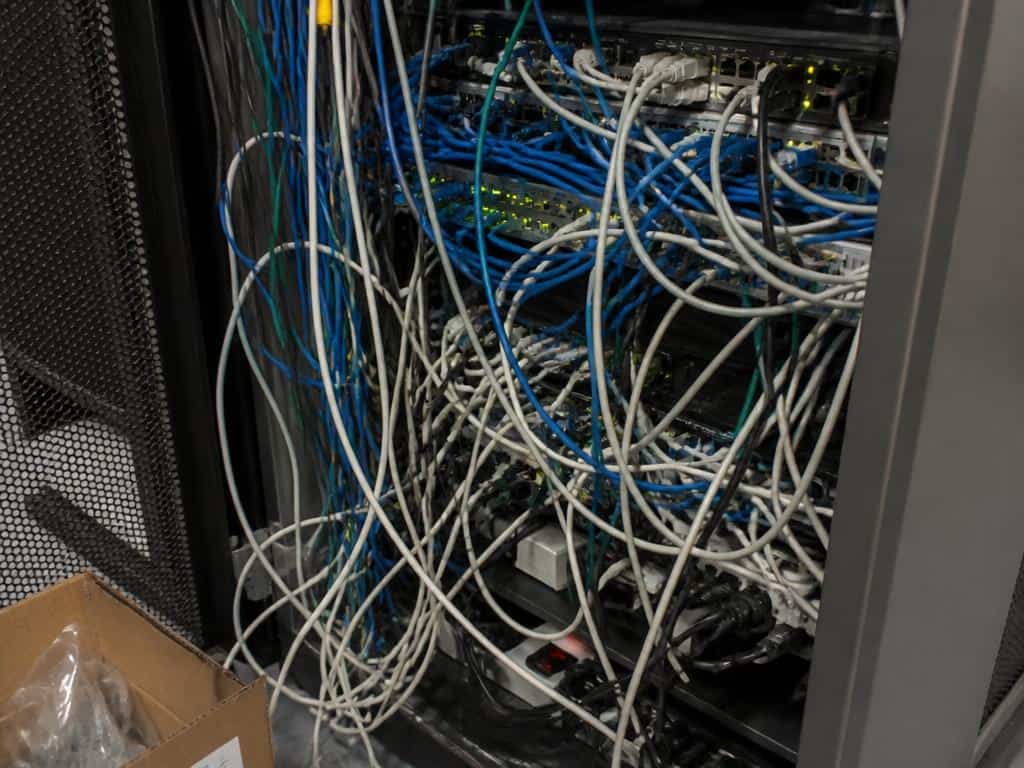

Cable management : comment organiser le passage des câbles dans une baie de brassage?
Le câblage représente 30 à 40 % du temps de maintenance réseau dans une baie. Un cable management baie de brassage bien pensé réduit le temps de dépannage de 60 % en moyenne. L’enjeu n’est pas esthétique – c’est opérationnel.
La règle fondamentale : courant fort et courant faible ne se mélangent jamais. Les câbles 230V (PDU, cordons d’alimentation) doivent cheminer à minimum 30 cm des câbles RJ45 et fibre. En cas de contrainte d’espace, le minimum absolu est de 5 cm avec une séparation physique. Au-dessus de cette limite, vous risquez des interférences électromagnétiques qui dégradent les débits ou génèrent des erreurs intermittentes – les plus difficiles à diagnostiquer.
Les outils de gestion à prévoir dans toute installation sérieuse :
- Passe-câbles horizontaux (1U entre chaque rangée d’équipements actifs)
- Anneaux de guidage verticaux sur les montants latéraux
- Goulottes latérales pour les grandes densités de câbles
- Serre-câbles réutilisables pour regrouper les faisceaux sans les contraindre
Un passe-câble baie de brassage horizontal positionné entre le panneau de brassage et le switch permet de guider les cordons proprement sans qu’ils pendent devant les ports. Ce détail seul change radicalement la lisibilité de la baie.
Fixation et sécurisation des câbles dans la baie
L’entrée de baie est le point de stress mécanique le plus fréquent. Les câbles doivent arriver par le bas ou le haut selon la disposition du local, mais ils doivent toujours être fixés en entrée de baie avant de rejoindre leur panneau de destination – jamais en tension directe sur le connecteur.
Le rayon de courbure minimum d’un câble Cat 6A est de quatre fois son diamètre extérieur. En dessous, vous écrasez les paires torsadées et dégradez les performances – parfois sans que la liaison tombe complètement, ce qui rend le problème difficile à isoler. Pour tester un câble suspect après une intervention, une vérification d’une prise RJ45 sans testeur dédié peut suffire à confirmer une dégradation physique.
Sur le choix des attaches : privilégiez les serre-câbles velcro réutilisables aux colliers plastique à cran. Les colliers serrent sans contrôle de force et abîment la gaine – ou pire, compriment les paires à l’intérieur. Le velcro permet d’ajuster, de rouvrir sans couper, et de réorganiser un faisceau sans tout défaire.
Les erreurs de câblage qui coûtent le plus cher en exploitation
Certaines erreurs ne se voient pas à l’installation. Elles se paient six mois plus tard, lors d’une panne en production ou d’une extension qui bloque faute de place.
- Sous-dimensionnement de la baie – une baie pleine dès le départ interdit toute évolution et force à installer une seconde baie en urgence
- Mélange courant fort / courant faible – source d’interférences et non-conformité aux normes d’installation
- Absence de convention couleur – chaque intervention prend deux fois plus de temps, et le risque d’erreur de manipulation augmente
- Cordons trop longs – un cordon de 2 m entre deux équipements distants de 30 cm génère du volume, des boucles, et masque les ports adjacents
- Absence d’étiquetage – une baie sans étiquettes devient illisible dès que la personne qui l’a câblée n’est plus là
- Câbles fixés directement sur les connecteurs – tension mécanique constante qui finit par déformer les prises et créer des micro-coupures
La plus coûteuse reste l’absence de marge de réserve. Elle ne coûte rien à anticiper. Elle coûte cher à corriger en urgence.
Étiquetage et documentation : le câblage bien fait se lit autant qu’il se voit
Un câble sans étiquette, c’est une information qui n’existe que dans la tête de celui qui l’a posé. Dès qu’il quitte le projet, cette information disparaît. Chaque câble doit être étiquetté aux deux extrémités, avec un identifiant identique qui renvoie au schéma de brassage.
La documentation minimale d’une baie comprend :
- Un schéma de brassage à jour avec la correspondance port panneau – port switch – prise murale – poste utilisateur
- Un plan d’adressage IP associé si les ports sont affectés à des VLANs
- La date de chaque modification avec le nom de l’intervenant
Le schéma de brassage doit vivre avec l’installation – pas rester figé à la date de livraison. La norme EN 50174-1 encadre cette exigence de documentation pour les infrastructures de câblage structuré. Dans les faits, un simple tableur maintenu rigoureusement fait le travail pour une PME.
Une baie bien câblée, c’est une baie où un technicien qui n’a jamais mis les pieds dans ce local peut intervenir seul, sans passer un quart d’heure à appeler le collègue qui « sait comment c’est câblé ». C’est ça, le vrai critère de réussite.
